WindturbineTower
介绍
WindturbineTower可用于创建风力发电机塔筒。

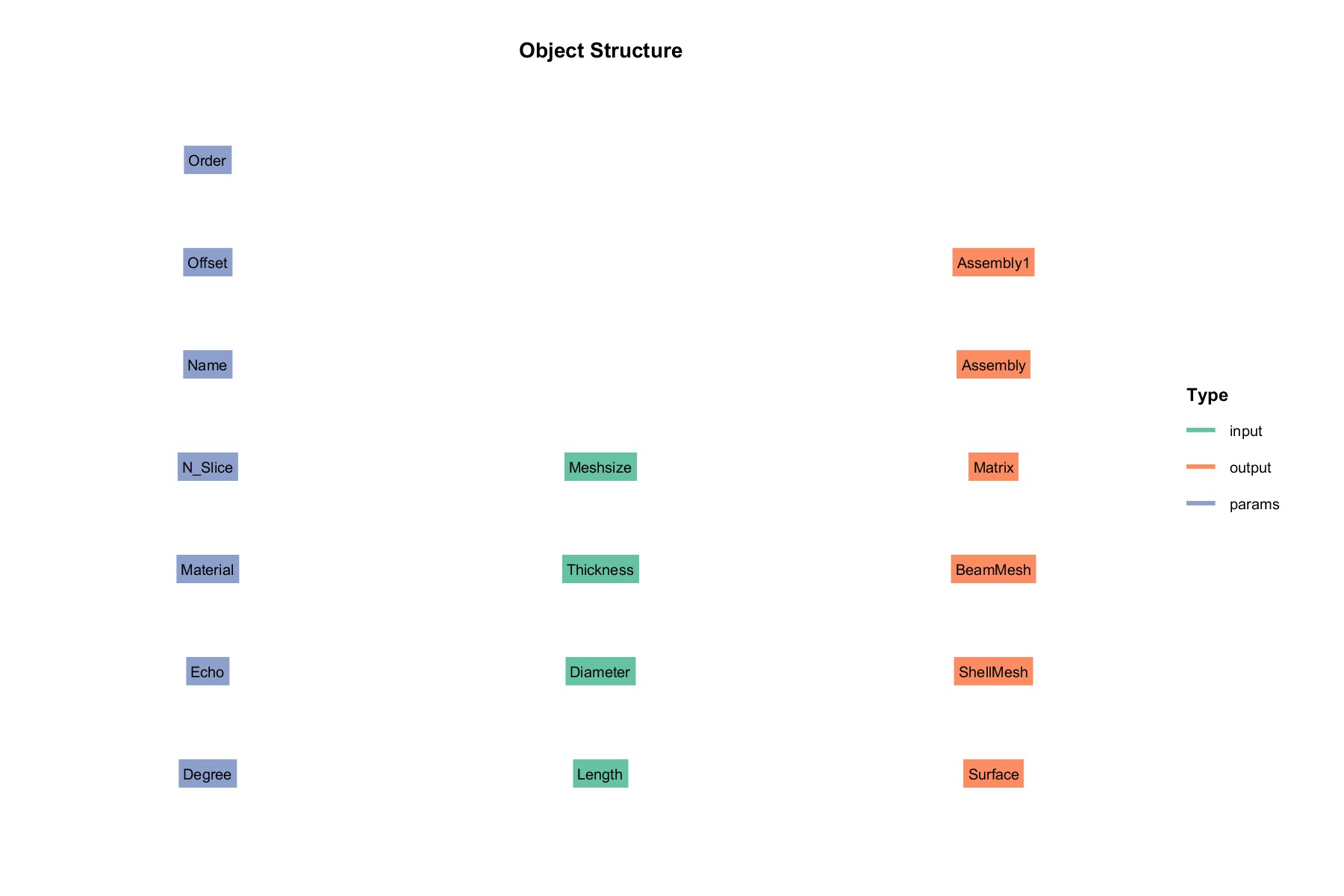

类结构
输入 input：
- Meshsize : 单元尺寸
- Thickness : 钢板厚度
- Diameter : 直径
- Length : 钢板长度
参数 params:
- Order ：单元阶数
- Name : 名称
- N_Slice : 壳单元旋转方向网格划分数量
- Degree : 旋转角度
- Offset : 偏移位置
- Material : 材料
输出 output :
- Assembly : 壳网格装配
- Assembly1 : 梁网格装配
- ShellMesh : 壳网格
- Surface : 钢板截面
- BeamMesh : 梁网格
案例

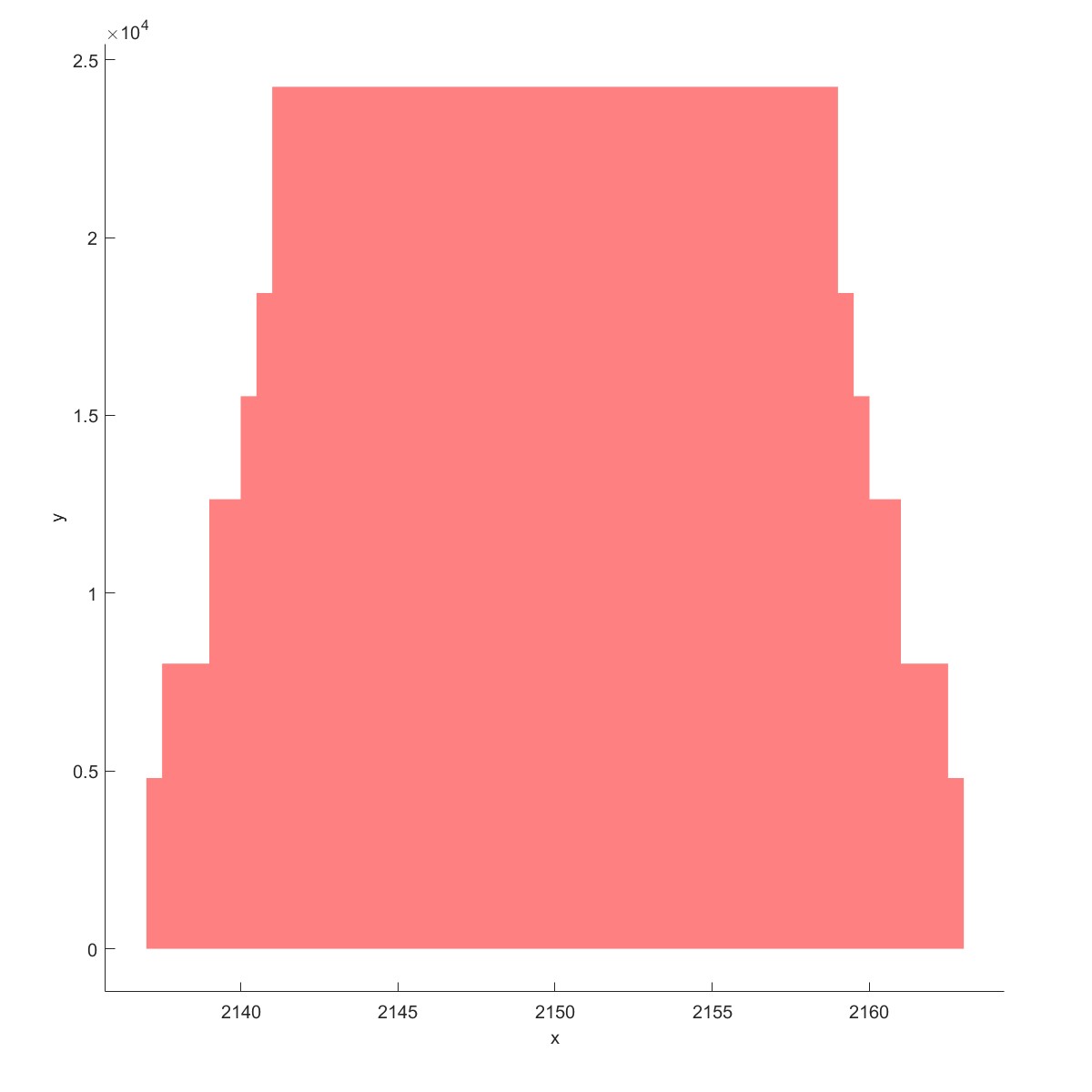

Create WindturbineTower (Flag=1)
inputTower.Length= [1000;3800;1500;1720;1720;2900;2900;2900;2900;2900];
inputTower.Thickness = [26;26;25;25;22;22;20;19;18;18];
inputTower.Diameter=repmat([4300,4300],10,1);
paramsTower = struct();
obj1=housing.WindturbineTower(paramsTower, inputTower);
obj1=obj1.solve();
Plot2D(obj1);

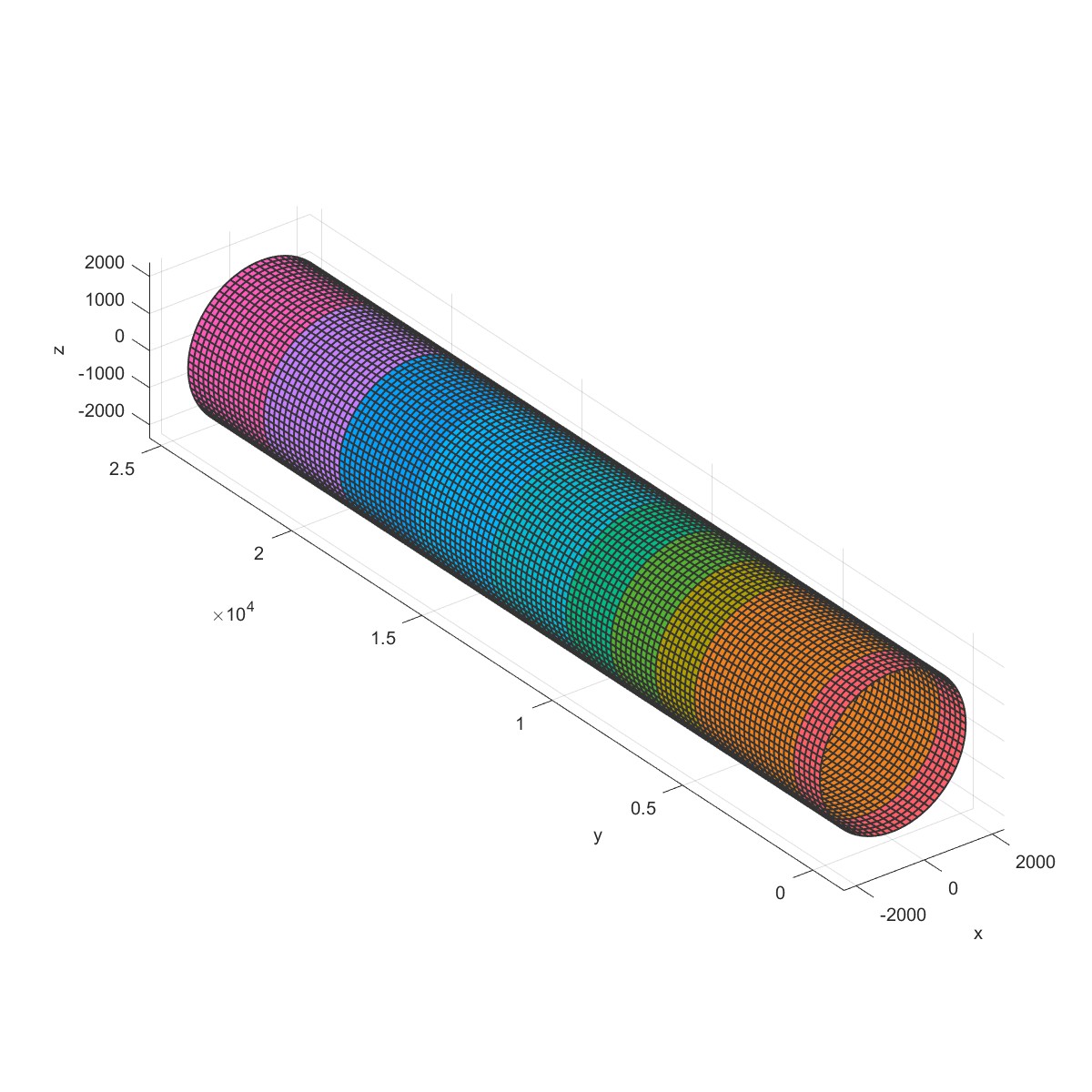

Plot3D(obj1);
ANSYS_Output(obj1.output.Assembly1);
 |  |
Deform the plate face (Flag=2)
inputTower.Length= [1000;3800;1500;1720;1720;2900;2900;2900;2900;2900];
inputTower.Thickness = [26;26;25;25;22;22;20;19;18;18];
inputTower.Diameter=repmat([4300,4300],10,1);

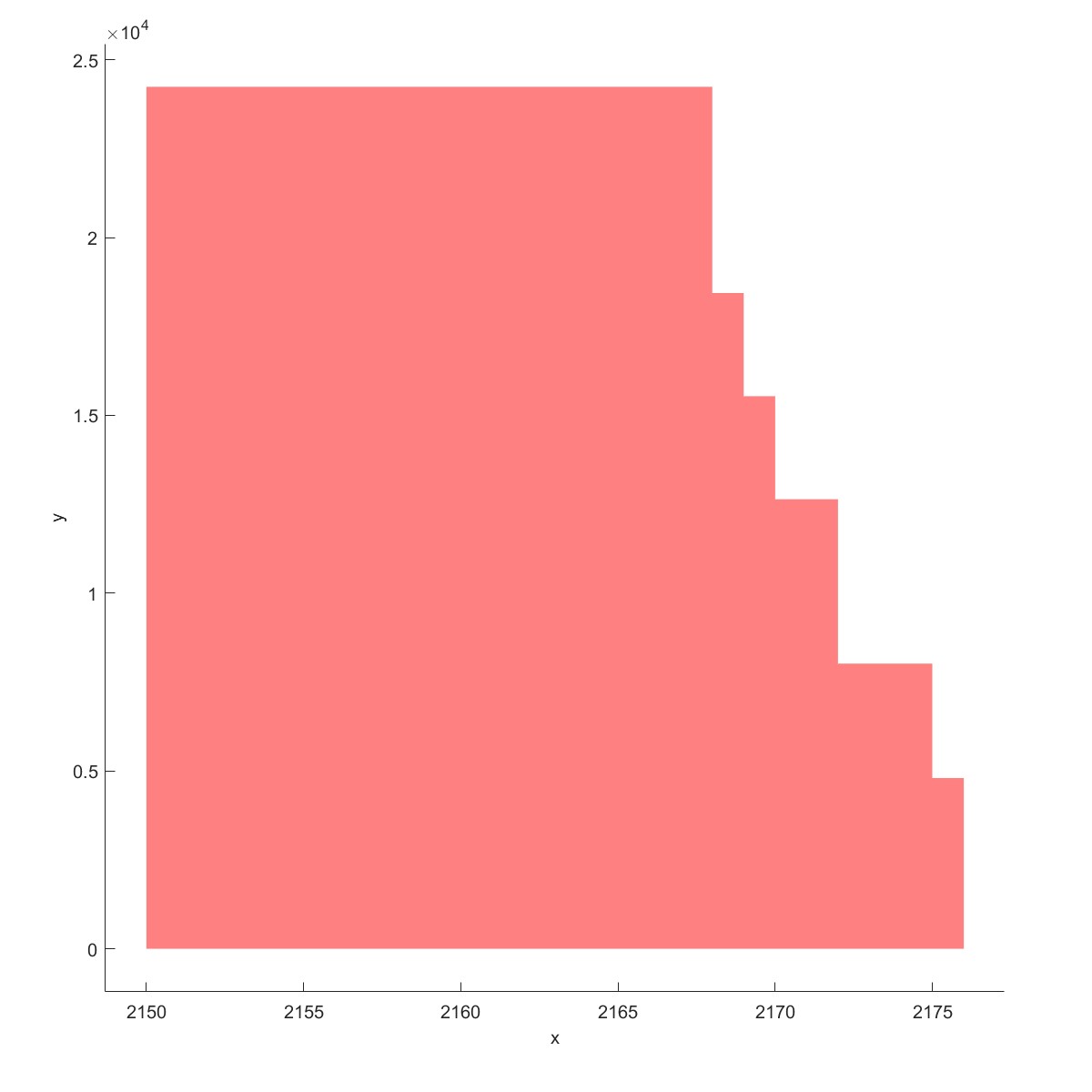

paramsTower1.Offset = "BOT";
obj1=housing.WindturbineTower(paramsTower1, inputTower);
obj1=obj1.solve();
Plot2D(obj1);
Plot3D(obj1);
ANSYS_Output(obj1.output.Assembly1);

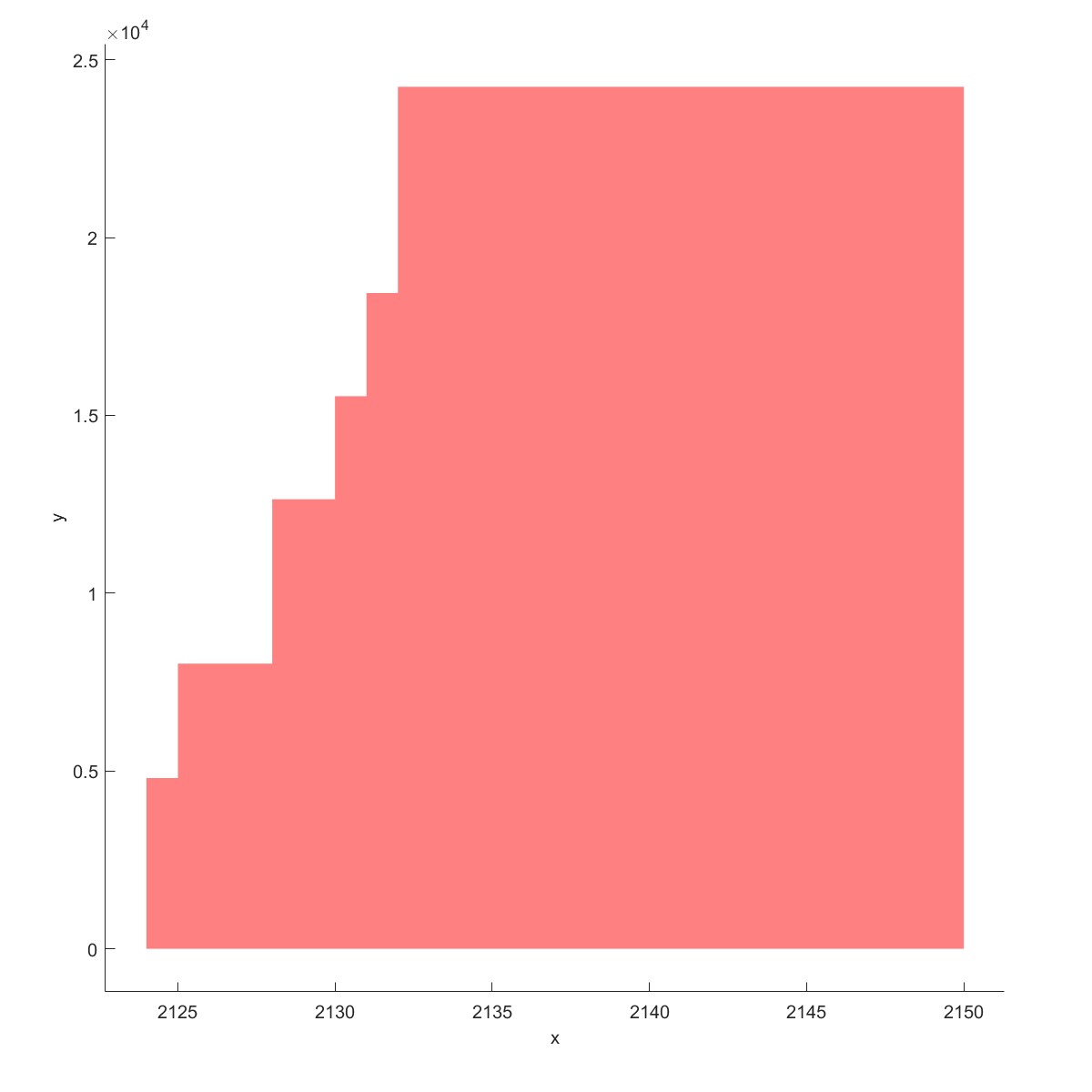

paramsTower2.Offset = "TOP";
obj2=housing.WindturbineTower(paramsTower2, inputTower);
obj2=obj2.solve();
Plot2D(obj2);
Plot3D(obj2);
ANSYS_Output(obj2.output.Assembly1);
 |  |
参考文献
