ShaftSupport

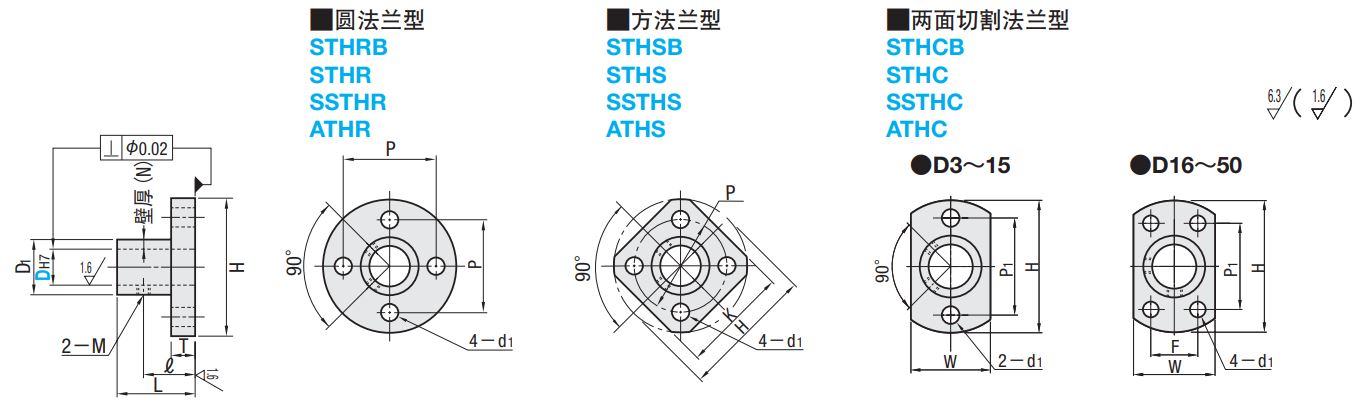

ShaftSuport类为导向轴支座类，这几个导向轴支座来自于米思米$^{[1]}$、怡合达$^{[2]}$的选型手册里。

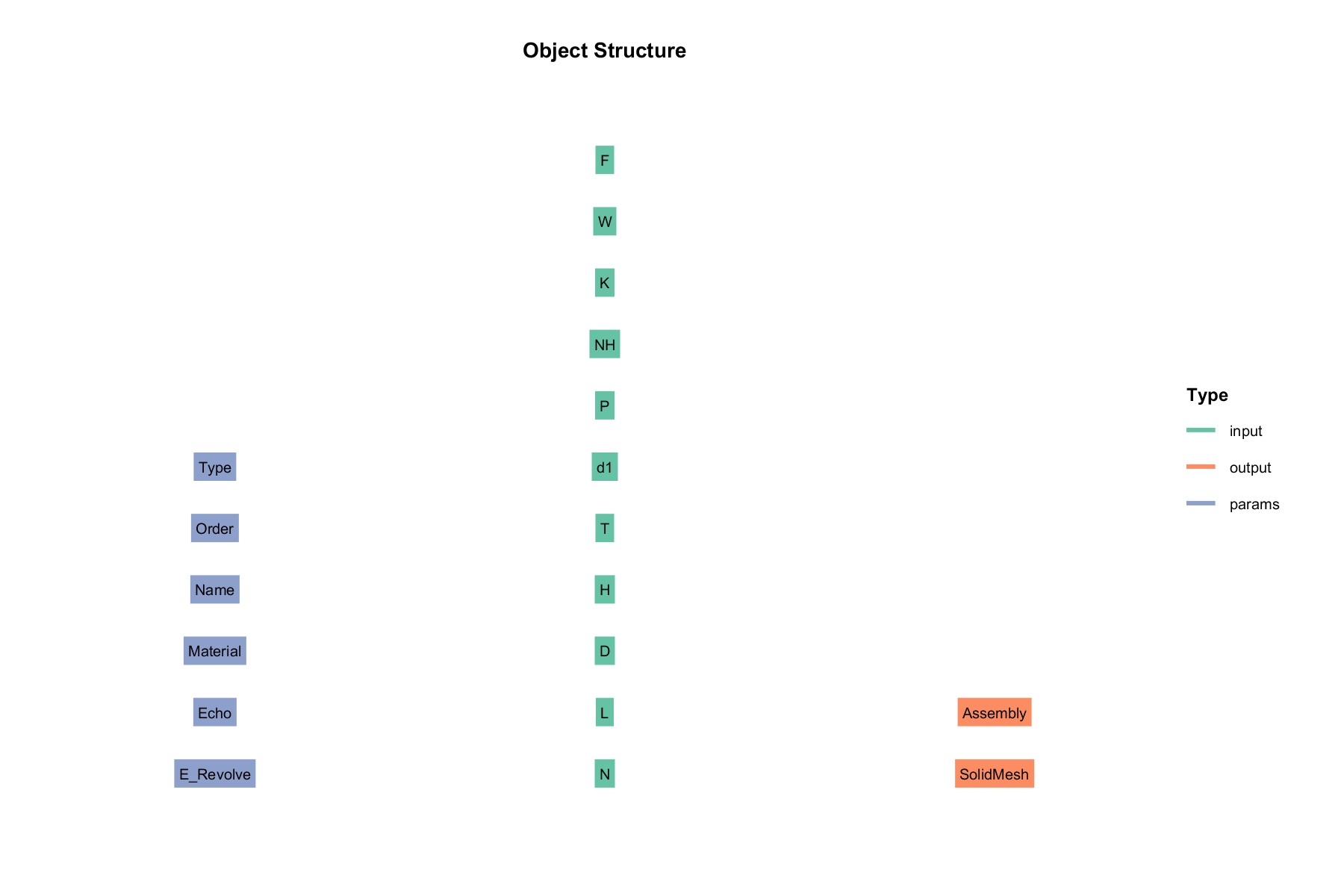

类结构

输入 input：

• F : 尺寸参数
• W : 尺寸参数
• K : 尺寸参数
• NH : 孔数量
• P: 尺寸参数
• d1 : 尺寸参数
• T : 尺寸参数
• H : 尺寸参数
• D : 尺寸参数
• L : 尺寸参数
• N : 尺寸参数

参数 params:

• Order ：单元阶数
• Type : 导向轴支座类型
• Name : 名称
• E_Revolve: 实体单元旋转方向网格划分数量
• Material : 导向轴支座材料

输出 output :

• Assembly : 实体网格装配
• SolidMesh : 实体网格

案例

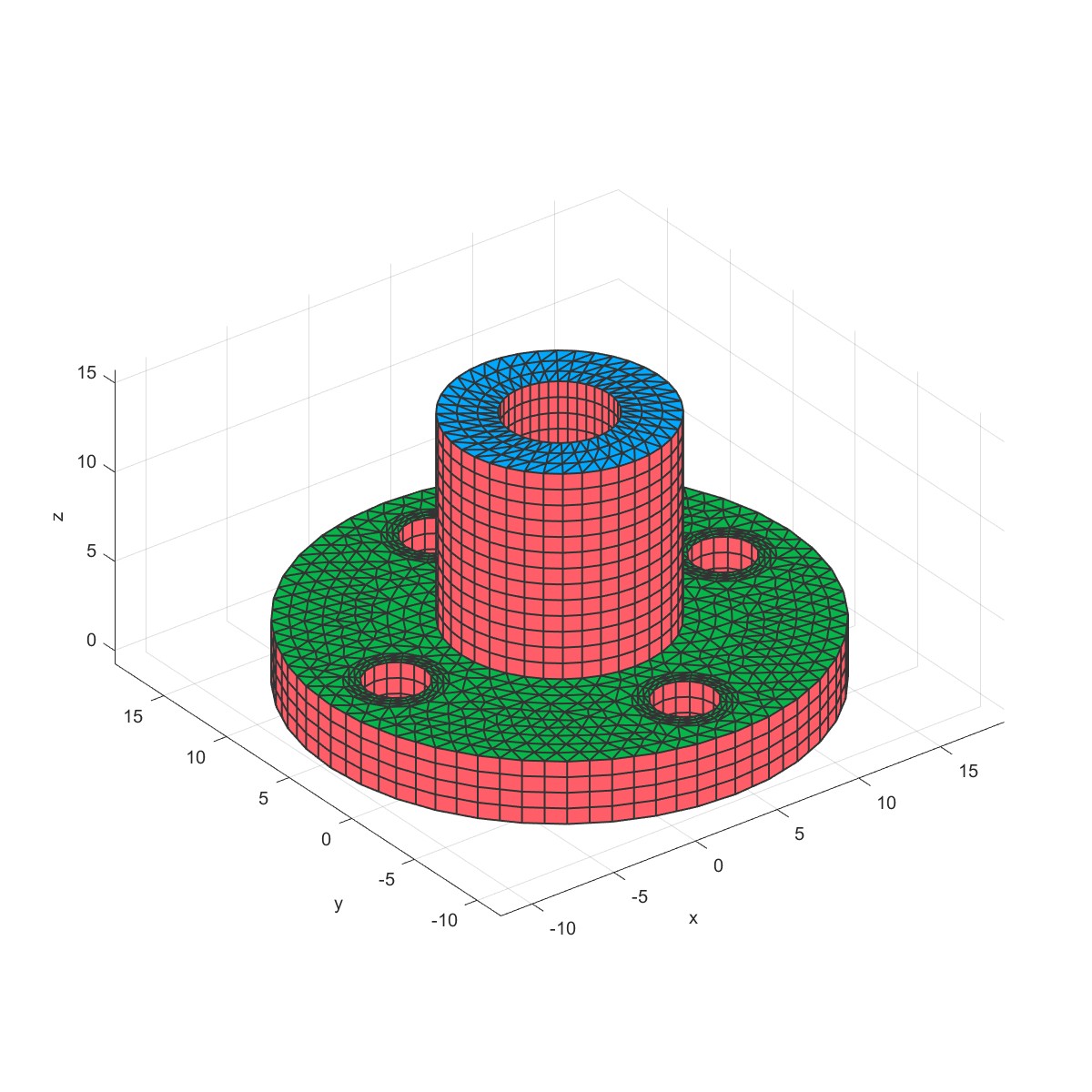

Create ShaftSupport Type 1 (Flag=1)

inputShaftSupport.N= 3;
inputShaftSupport.L = 15;
inputShaftSupport.D=6;
inputShaftSupport.H=28;
inputShaftSupport.T=3.5;
inputShaftSupport.d1=3.5;
inputShaftSupport.P=20;
inputShaftSupport.NH=4;
paramsShaftSupport = struct();
obj1=shaft.ShaftSupport(paramsShaftSupport, inputShaftSupport);
obj1=obj1.solve();
Plot3D(obj1);
ANSYS_Output(obj1.output.Assembly);

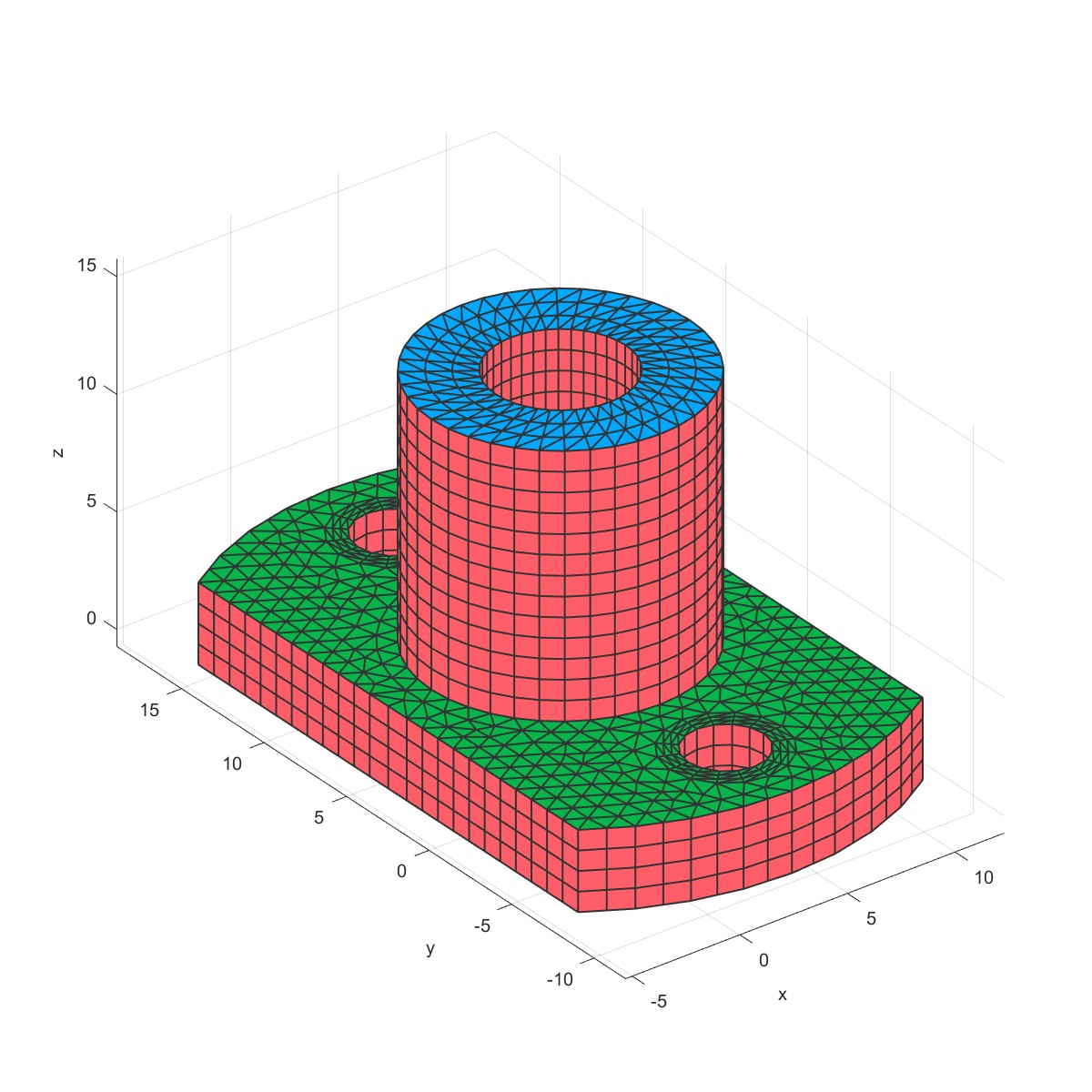

Create ShaftSupport Type 2 (Flag=2)

inputShaftSupport.N= 3;
inputShaftSupport.L = 15;
inputShaftSupport.D=6;
inputShaftSupport.H=28;
inputShaftSupport.T=3.5;
inputShaftSupport.d1=3.5;
inputShaftSupport.P=20;
inputShaftSupport.NH=4;
inputShaftSupport.K=22;
paramsShaftSupport.Type = 2;
obj1=shaft.ShaftSupport(paramsShaftSupport, inputShaftSupport);
obj1=obj1.solve();
Plot3D(obj1);
ANSYS_Output(obj1.output.Assembly);

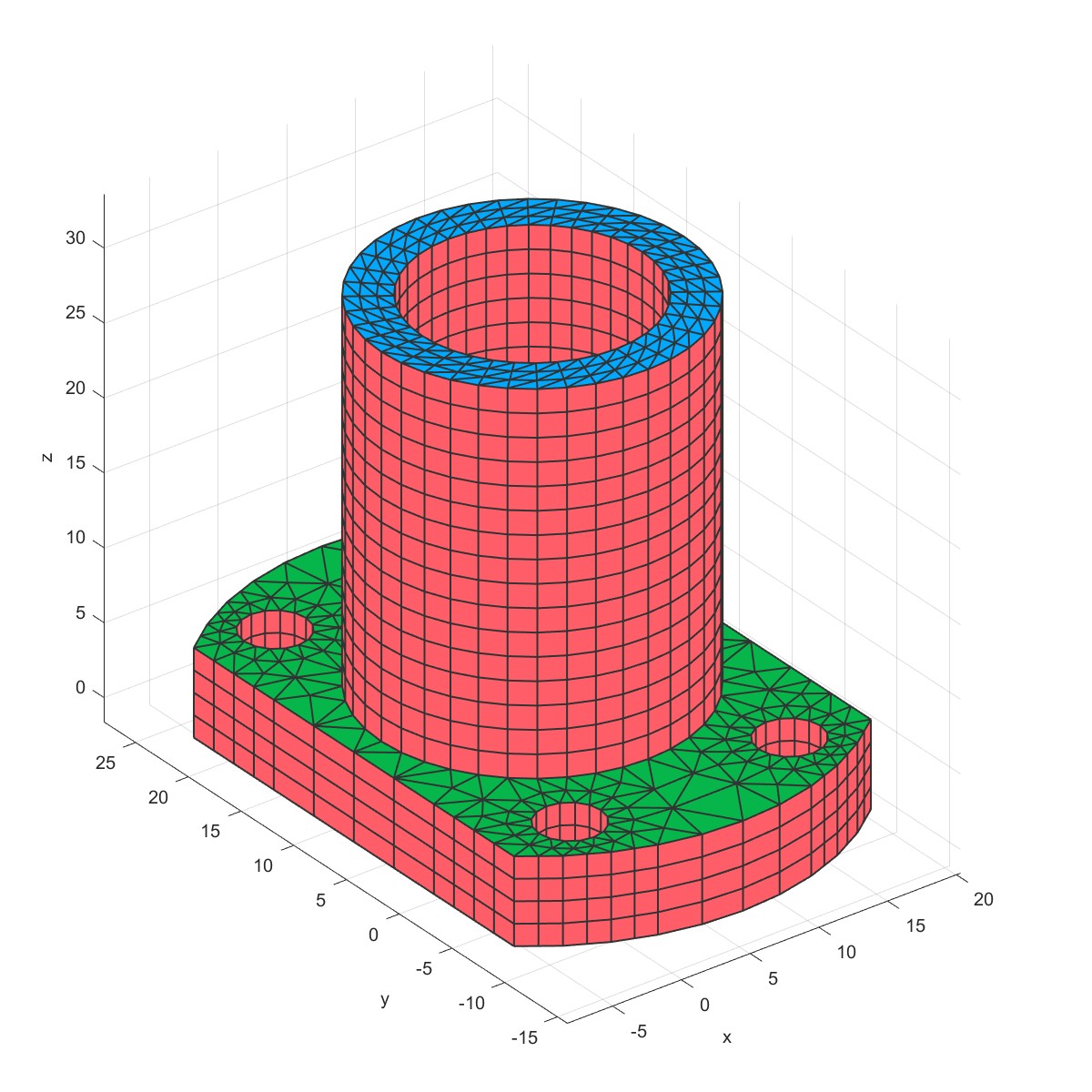

Create ShaftSupport Type 3 (Flag=3)

b=Line2D('Round Polygon');
b=AddRoundPolygon(b,10*sqrt(2),4,2,'sang',45);
inputplate1.Outline= b;
inputplate1.Thickness = 2;
paramsplate1= struct();
obj1=plate.Commonplate(paramsplate1, inputplate1);
obj1 = obj1.solve();
Ass=obj1.output.Assembly1;
Plot(Ass);

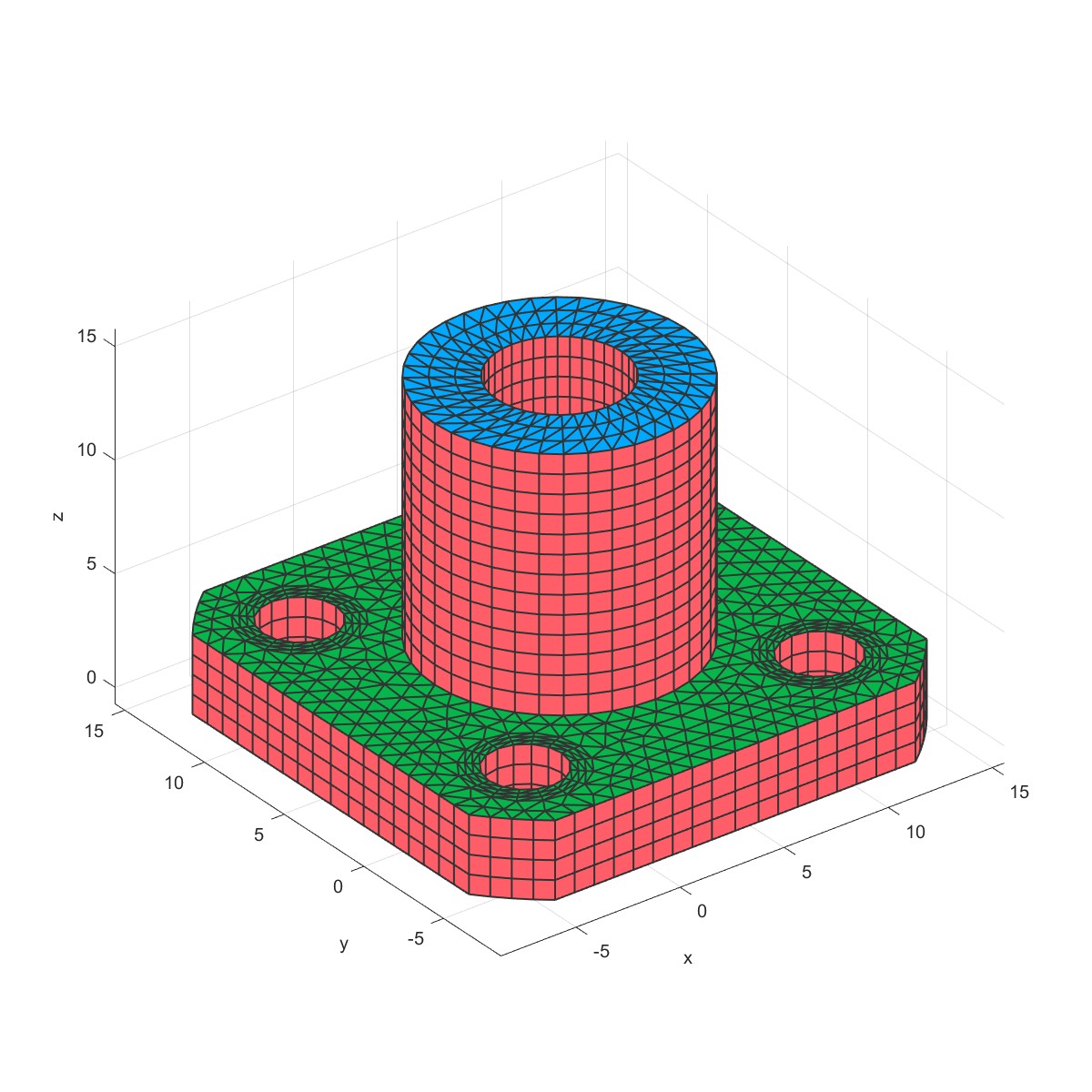

Create ShaftSupport Type 4 (Flag=4)

b=Line2D('Round Polygon');
b=AddRoundPolygon(b,10*sqrt(2),6,2);
inputplate1.Outline= b;
inputplate1.Thickness = 2;
paramsplate1= struct();
obj1=plate.Commonplate(paramsplate1, inputplate1);
obj1 = obj1.solve();
OutputSTL(obj1)
% Load stl file
L=Layer('test');
Name=strcat(obj1.params.Name,'.stl');
L=STLRead(L,Name);
Plot(L);
