CouplingMembrane

介绍

CouplingMembrane类时联轴器膜片类，用来生成膜片网格。

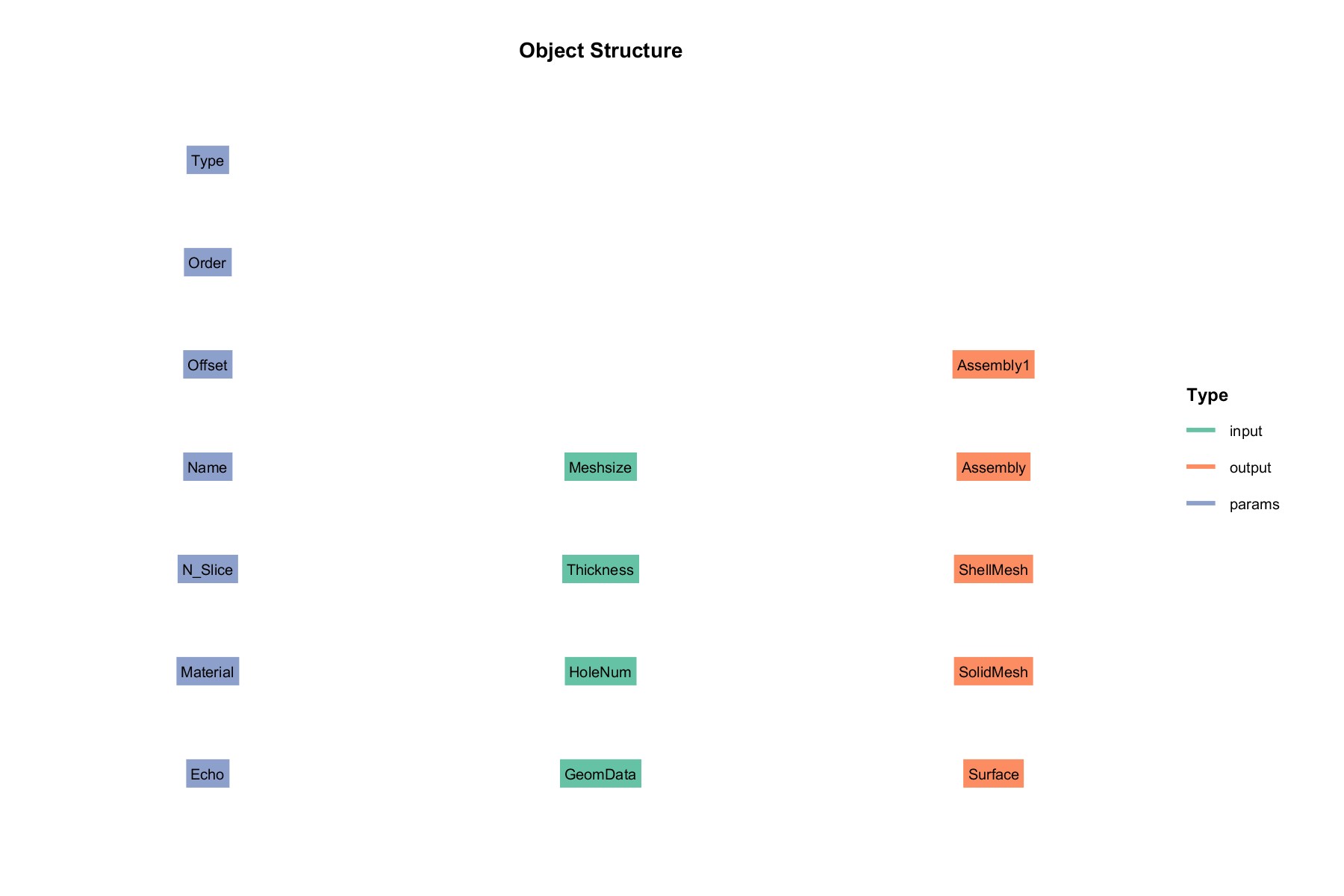

类结构

输入 input：

• Meshsize : 单元尺寸
• Thickness : 膜片厚度
• HoleNum : 圆孔数量
• GeomData : 几何参数

参数 params:

• Order ：单元阶数
• Type : 膜片类型
• Offset: 壳单元偏移基础面
• Name : 名称
• N_Slice: 厚度方向网格划分数量
• Material : 材料

输出 output :

• Assembly : 实体单元装配
• SolidMesh : 实体网格
• Assembly1 : 壳单元装配
• ShellMesh : 壳网格
• Surface : 截面

案例

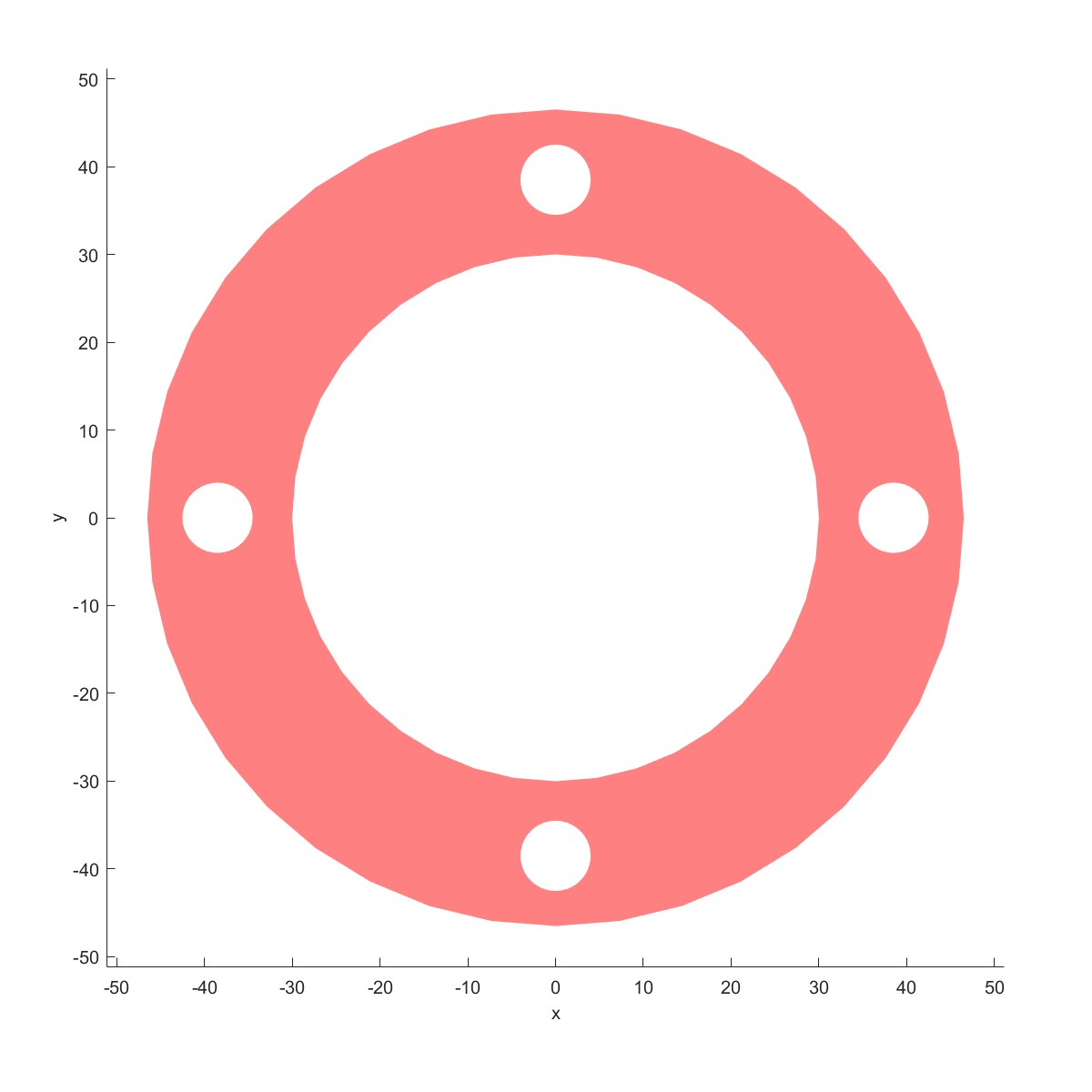

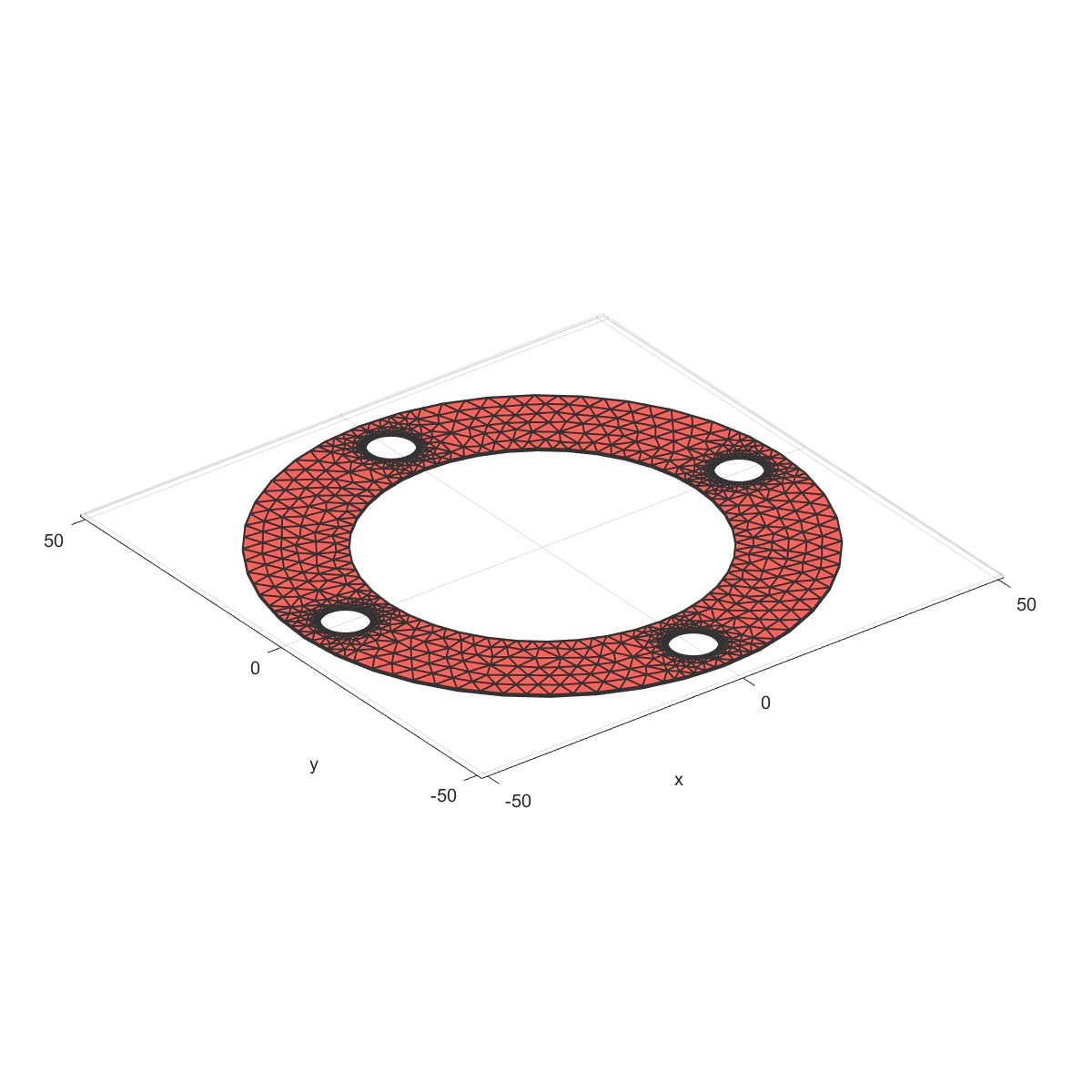

Create CouplingMembrane Type 1 (Flag=1)

圆环式膜片。

inputStruct.GeomData=[60,93,77,8];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=1;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)
Plot3D(obj)

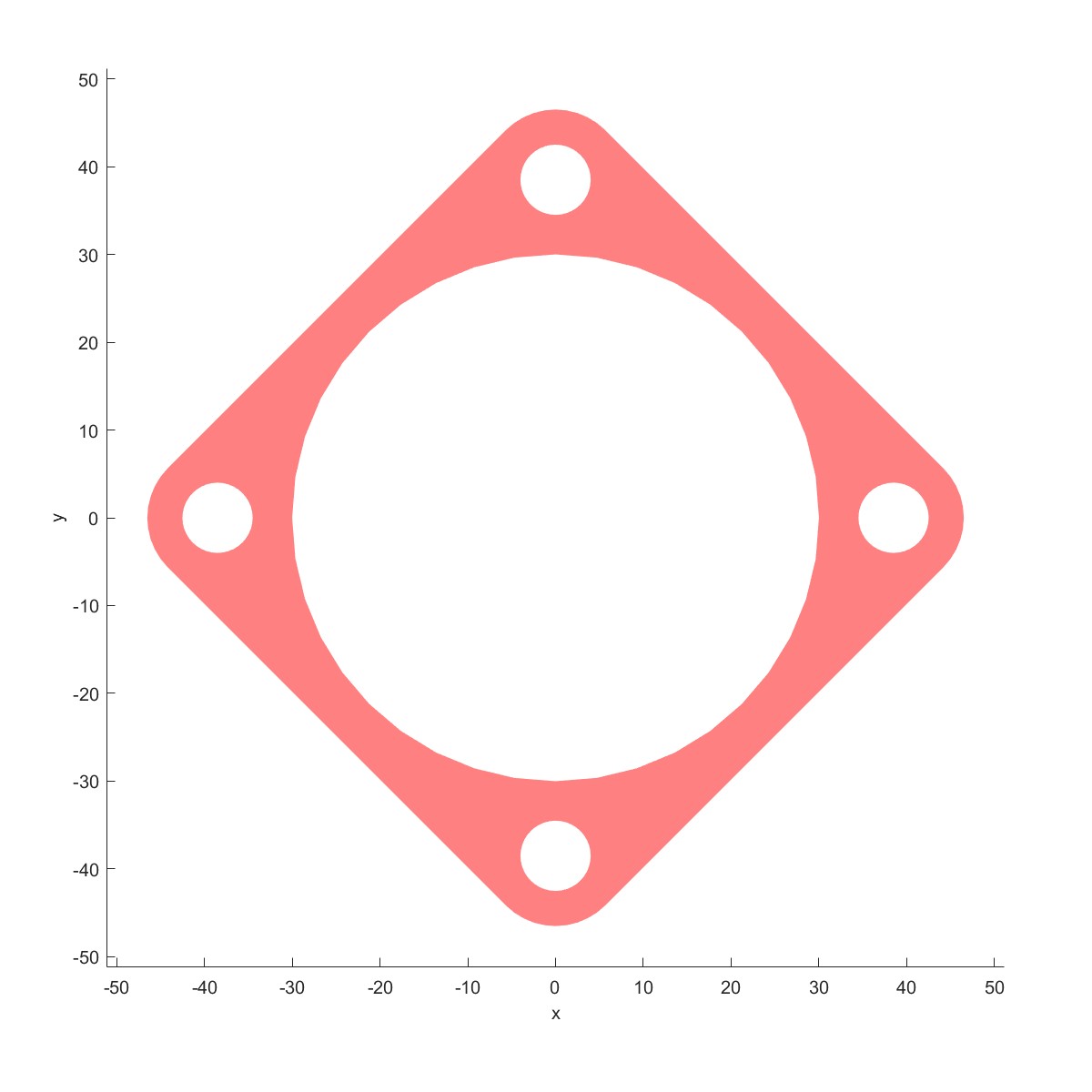

Create CouplingMembrane Type 2 (Flag=2)

多边形式膜片。

inputStruct.GeomData=[60,93,77,8,8];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=2;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)

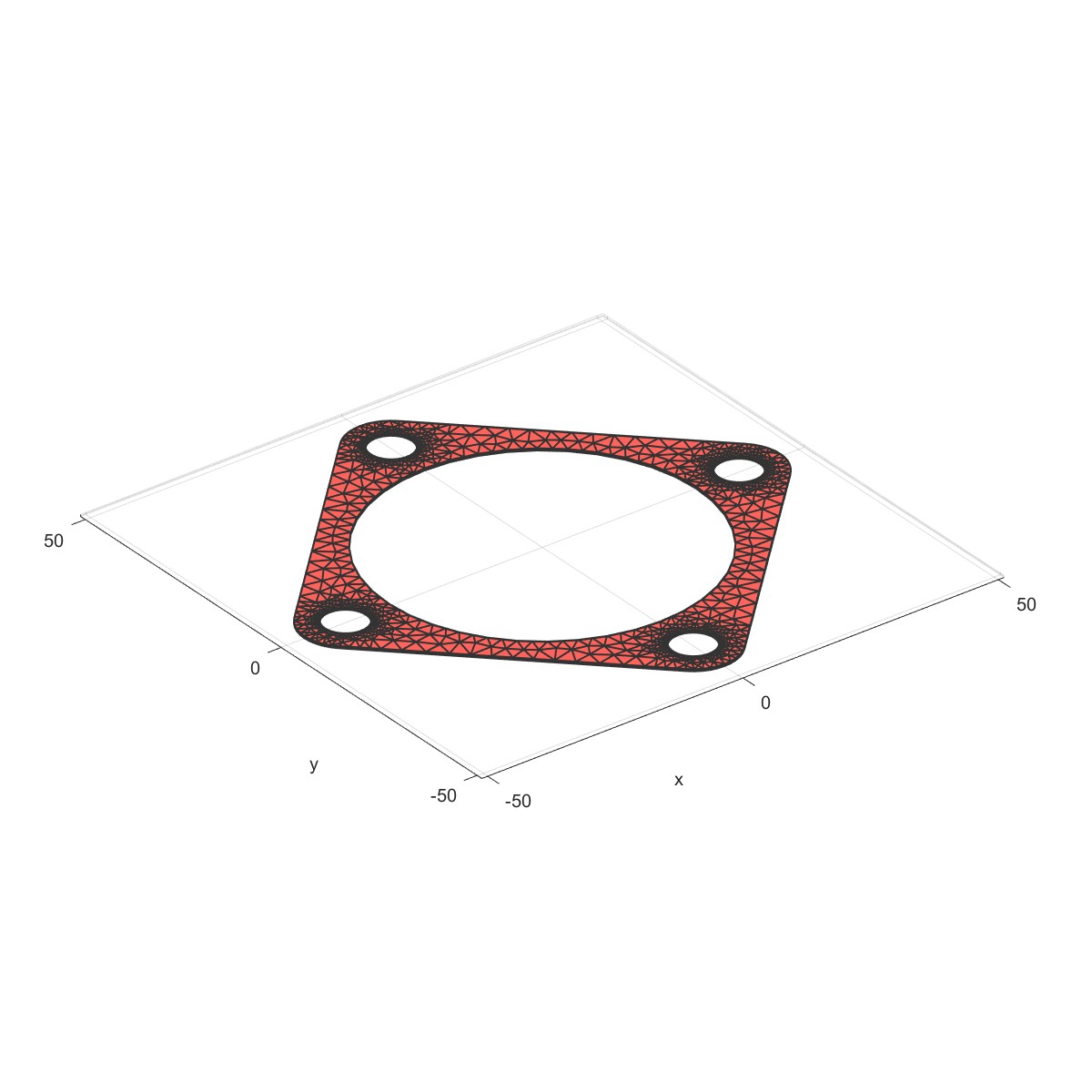

Plot3D(obj)

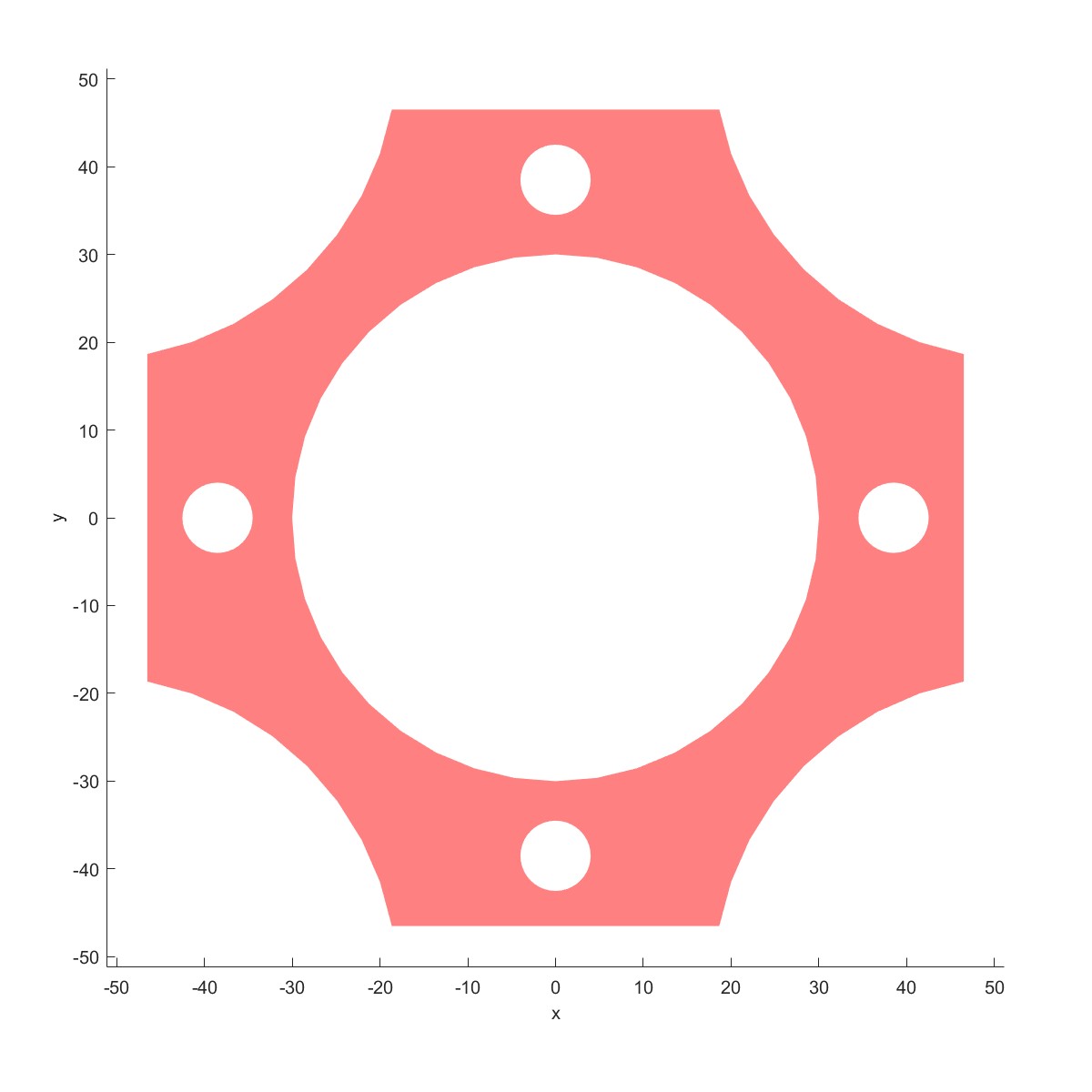

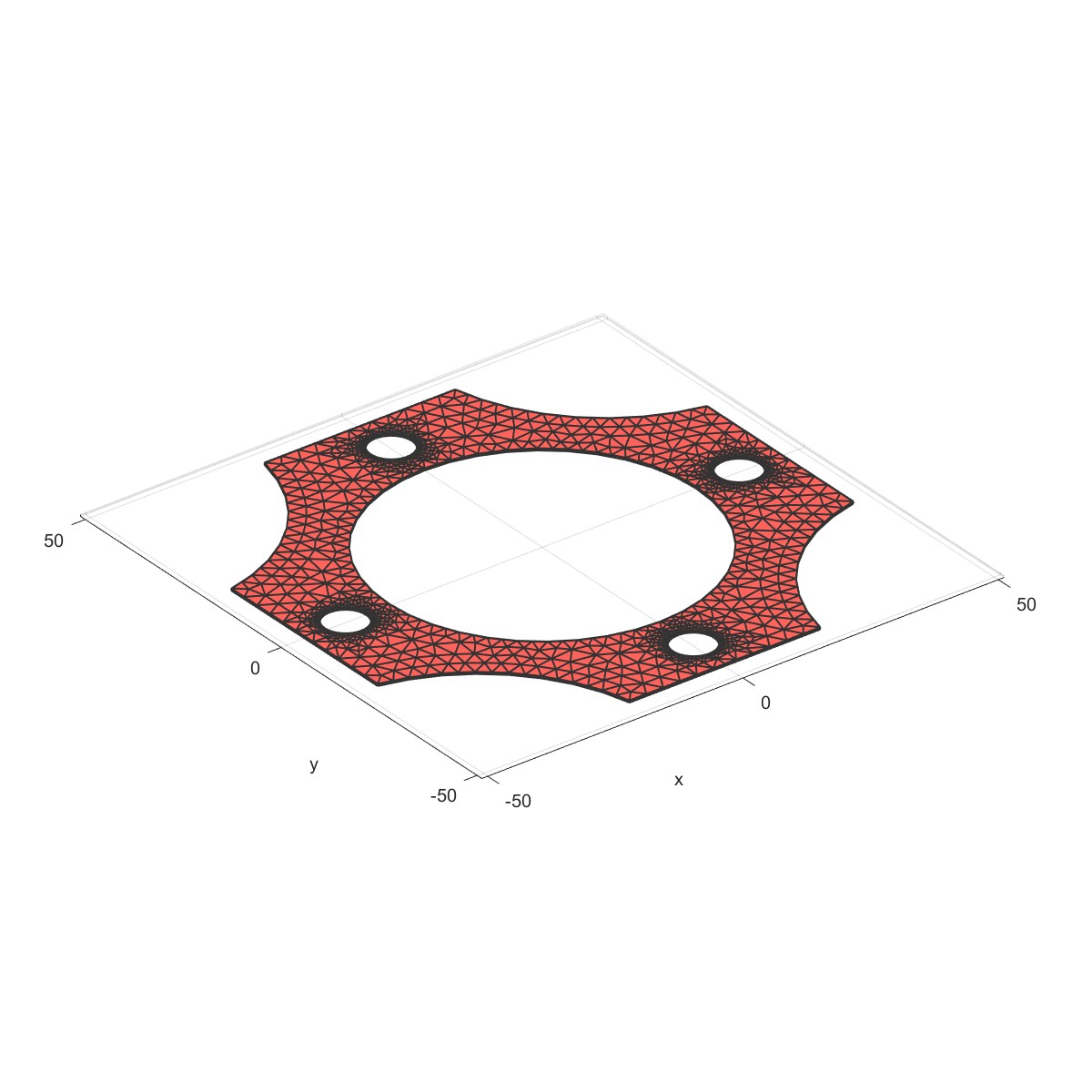

Create CouplingMembrane Type 3 (Flage=3)

关节式膜片。

inputStruct.GeomData=[60,93,77,8,150,70];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=3;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)
Plot3D(obj)

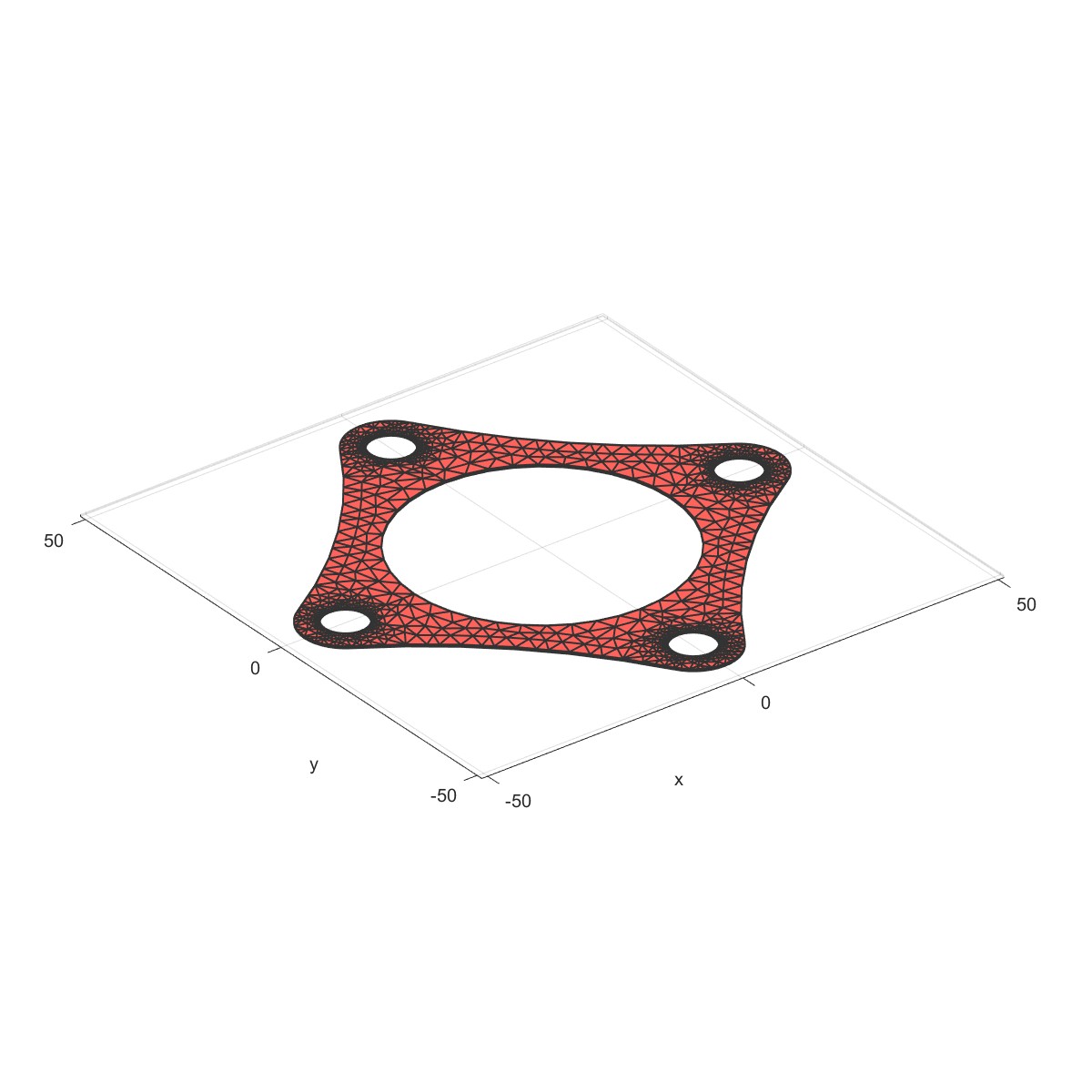

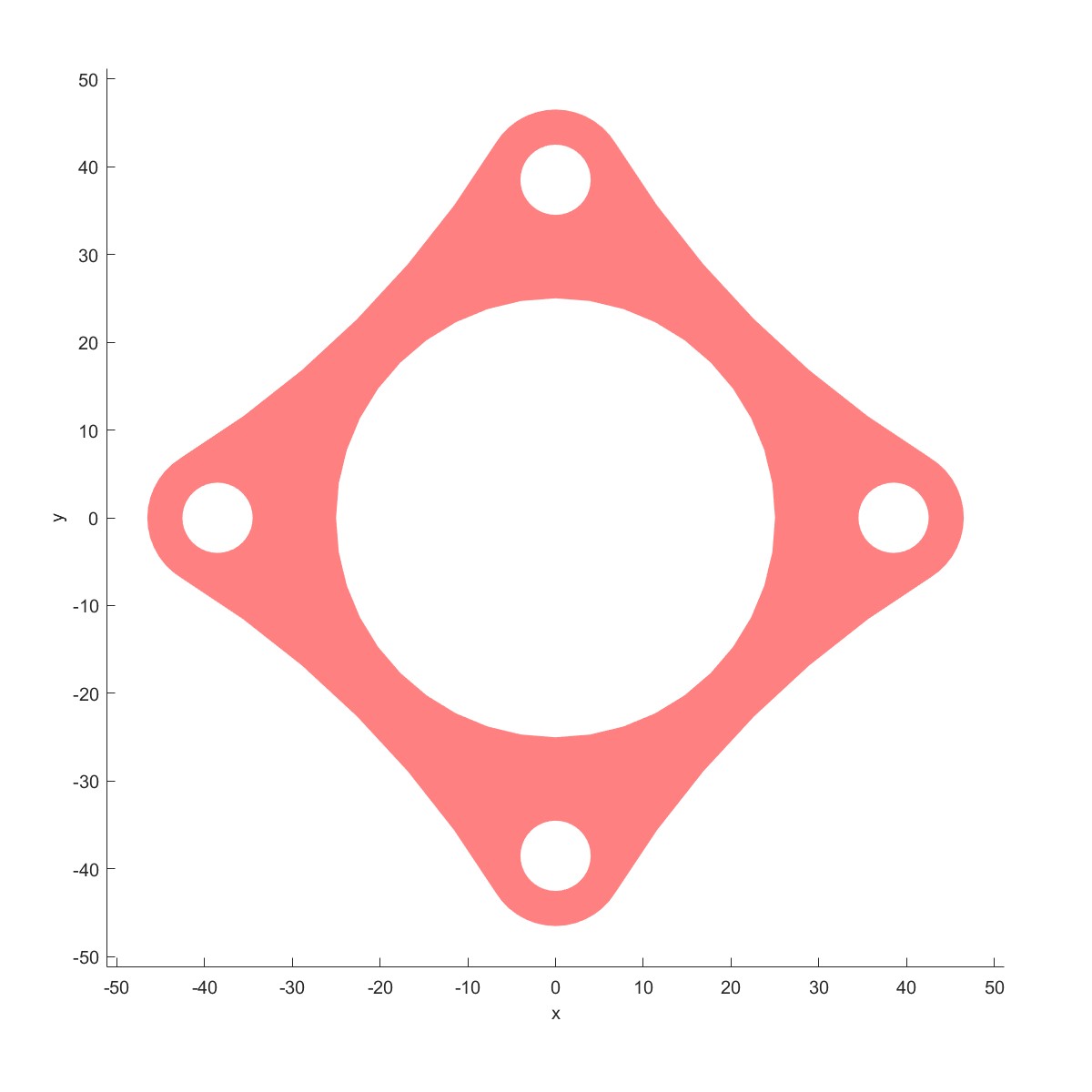

Create CouplingMembrane Type 4 (Flag=4)

梅花式膜片。

inputStruct.GeomData=[50,93,77,8,280];
inputStruct.HoleNum=4;
inputStruct.Thickness=0.4;
inputStruct.Meshsize=5;
paramsStruct.Type=4;
obj= plate.CouplingMembrane(paramsStruct, inputStruct);
obj= obj.solve();
Plot2D(obj)
Plot3D(obj)
