ISO1940
介绍
ISO1940用于计算动平衡的不平衡量。

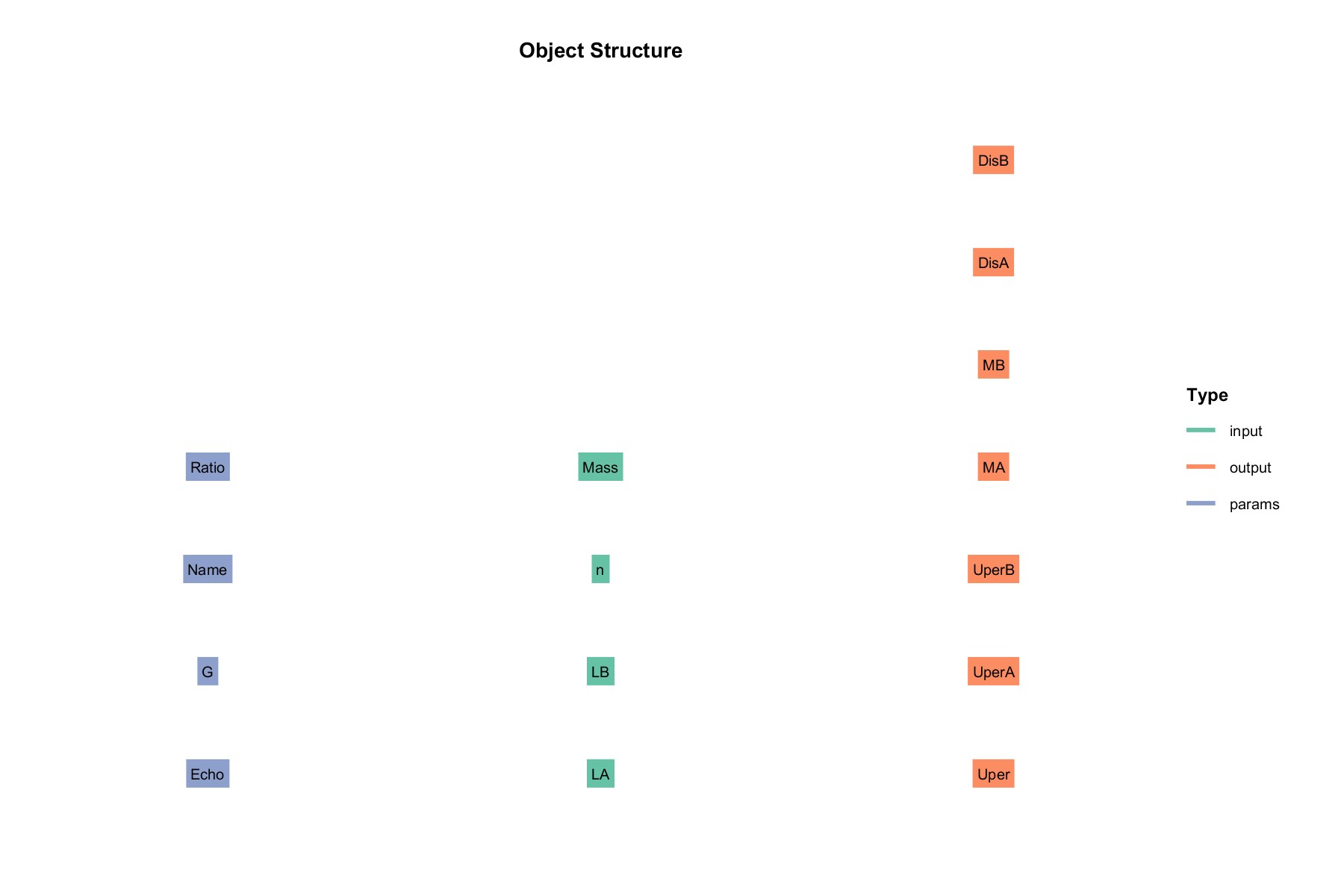

类结构
输入 input：
- Mass : 转子质量 单位ton
- n: 转速 RPM
- LA : 跨距A
- LB : 跨距B
参数 params:
- Ratio ：估算不平衡质量比例
- Name : 名称
- G: 平衡品质等级
输出 output :
- DisA : A端不平衡质量离中心距离
- DisB : B端不平衡质量离中心距离
- MA: A端不平衡质量
- MB : B端不平衡质量
- UperA : A端不平衡量
- UperB : B端不平衡量
- Uper : 总不平衡量
案例

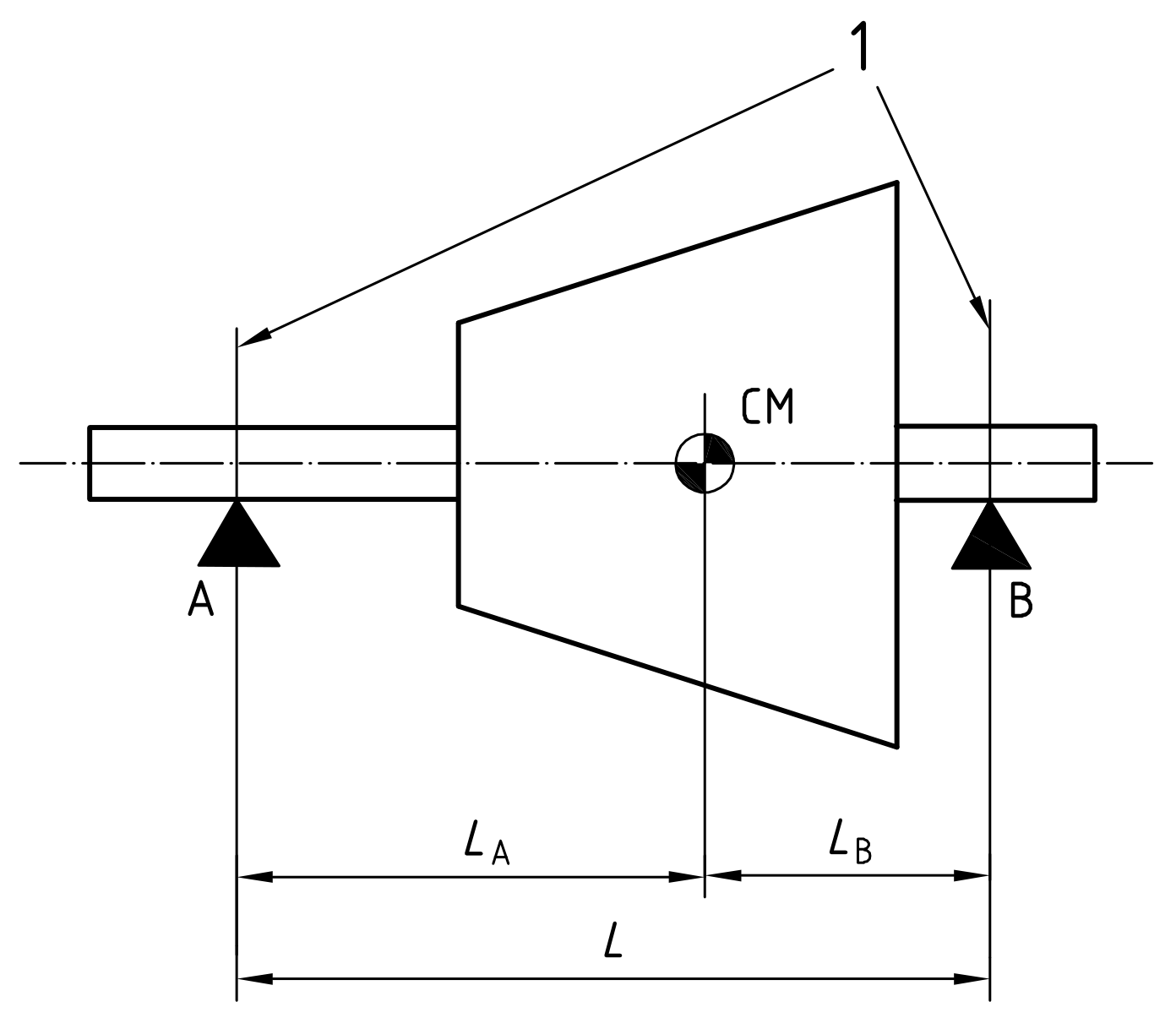

转子数据
转子质量: $m = 3600 kg$
转子转速: $n = 3000 r/min$
跨距:$L_A = 1500 mm$
$L_B = 900 mm$
$L = 2400 mm$
选择G2.5作为平衡标准
$$
\omega=\frac{\pi n}{30}=314.2rad/s
$$
总许用不平衡量$U_{per}$
$$
U_{per}=1000\frac{Gm}{\omega}=1000\frac{2.5×3600}{314.2}=28600g·mm
$$
两端许用不平衡量
$$
U_{perA}=\frac{U_{per}L_B}{L}=\frac{28600×900}{2400}=10700g·mm
$$
$$
U_{perB}=\frac{U_{per}L_A}{L}=\frac{28600×1500}{2400}=17900g·mm
$$
inputUnbalance.LA=1500;
inputUnbalance.LB=900;
inputUnbalance.Mass=3.6;
inputUnbalance.n=3000;
paramsUnbalance.G=2.5;
obj = method.ISO1940( paramsUnbalance,inputUnbalance);
obj = obj.solve();
disp(obj.output.UperA)
disp(obj.output.UperB)
计算得到A、B端的需用不平衡量：
Successfully calculate unbalacnce .
1.0743e+04
1.7905e+04
参考文献
[1] ISO 1940
